ความสัมพันธ์ระหว่างความต้านทานและอุณหภูมิของเทอร์โมเซนเซอร์ Pt100 คืออะไร?

ในฐานะผู้ให้บริการเทอร์โมเซนเซอร์ Pt100 ฉันมักพบคำถามเกี่ยวกับความสัมพันธ์ระหว่างความต้านทานและอุณหภูมิของเซนเซอร์เหล่านี้ การทำความเข้าใจความสัมพันธ์นี้เป็นสิ่งสำคัญสำหรับทุกคนที่ต้องการใช้เทอร์โมเซนเซอร์ Pt100 ในการใช้งาน ไม่ว่าจะเป็นในกระบวนการทางอุตสาหกรรม การวิจัยทางวิทยาศาสตร์ หรือการตรวจสอบด้านสิ่งแวดล้อม ในบล็อกโพสต์นี้ ผมจะเจาะลึกรายละเอียดของความสัมพันธ์ระหว่างความต้านทานและอุณหภูมิของเทอร์โมเซนเซอร์ Pt100 อธิบายความสำคัญของมัน และให้ข้อมูลเชิงลึกที่เป็นประโยชน์แก่ผู้ใช้

พื้นฐานของเทอร์โมเซนเซอร์ Pt100

เทอร์โมเซนเซอร์ Pt100 เป็นเครื่องตรวจจับอุณหภูมิความต้านทาน (RTD) ประเภทหนึ่ง ทำจากแพลตตินัม ซึ่งเป็นโลหะที่ขึ้นชื่อในด้านความเสถียร ความเป็นเส้นตรง และทนต่ออุณหภูมิสูงเป็นเลิศ "100" ใน Pt100 บ่งชี้ว่าที่อุณหภูมิ 0°C ความต้านทานขององค์ประกอบแพลทินัมคือ 100 โอห์ม ค่ามาตรฐานนี้ทำให้ง่ายต่อการสอบเทียบและใช้งานในระบบการวัดต่างๆ

ความสัมพันธ์ระหว่างความต้านทาน-อุณหภูมิ

ความต้านทานของเทอร์โมเซนเซอร์ Pt100 เปลี่ยนแปลงไปตามอุณหภูมิในลักษณะที่คาดเดาได้ ความสัมพันธ์นี้ขึ้นอยู่กับคุณสมบัติทางกายภาพของแพลตตินัม สูตรที่ใช้กันมากที่สุดเพื่ออธิบายความสัมพันธ์ระหว่างความต้านทานและอุณหภูมิของ Pt100 คือสมการ Callendar - Van Dusen

สำหรับอุณหภูมิระหว่าง - 200°C ถึง 0°C สมการคือ:
[R_t=R_0\left[1 + At+Bt^{2}+C(t - 100)t^{3}\right]]

สำหรับอุณหภูมิระหว่าง 0°C ถึง 850°C สมการจะลดความซับซ้อนเป็น:
[R_t=R_0\left(1 + ที่+Bt^{2}\right)]

โดยที่ (R_t) คือความต้านทานที่อุณหภูมิ (t) (เป็น °C), (R_0) คือความต้านทานที่ 0°C (ซึ่งเท่ากับ 100 โอห์มสำหรับ Pt100), (A = 3.9083\times10^{-3}\text{ °C}^{-1}), (B=-5.775\times10^{-7}\text{ °C}^{-2}) และ (C=-4.183\times10^{-12}\text{ °C}^{-4})

ความสัมพันธ์นี้ค่อนข้างเป็นเส้นตรงในช่วงอุณหภูมิที่กว้าง ซึ่งเป็นเหตุผลหนึ่งที่ทำให้เทอร์โมเซนเซอร์ Pt100 ได้รับความนิยมอย่างมาก ความเป็นเชิงเส้นช่วยให้แปลงระหว่างความต้านทานและอุณหภูมิได้ง่าย ทำให้ออกแบบวงจรการวัดและขั้นตอนการสอบเทียบได้ง่ายตรงไปตรงมา

ความสำคัญของความสัมพันธ์ระหว่างความต้านทาน-อุณหภูมิ

ความสัมพันธ์ระหว่างความต้านทานและอุณหภูมิเป็นรากฐานของวิธีการทำงานของเทอร์โมเซนเซอร์ Pt100 เมื่ออุณหภูมิเปลี่ยนแปลง ความต้านทานของธาตุแพลทินัมก็จะเปลี่ยนไปตามไปด้วย ด้วยการวัดการเปลี่ยนแปลงความต้านทานนี้ เราสามารถกำหนดอุณหภูมิได้อย่างแม่นยำ

ในการใช้งานทางอุตสาหกรรม ความแม่นยำนี้ถือเป็นสิ่งสำคัญ ตัวอย่างเช่น ในโรงงานแปรรูปสารเคมี การวัดอุณหภูมิที่แม่นยำถือเป็นสิ่งสำคัญในการรับรองคุณภาพและความปลอดภัยของผลิตภัณฑ์ ข้อผิดพลาดเล็กน้อยในการวัดอุณหภูมิอาจนำไปสู่ปฏิกิริยาทางเคมีที่ไม่ถูกต้อง ซึ่งอาจส่งผลให้เกิดข้อบกพร่องของผลิตภัณฑ์หรือแม้แต่อันตรายด้านความปลอดภัย

ในการวิจัยทางวิทยาศาสตร์ เทอร์โมเซนเซอร์ Pt100 ถูกนำมาใช้ในการทดลองที่หลากหลาย ความสัมพันธ์ระหว่างความต้านทานและอุณหภูมิที่คาดการณ์ได้ช่วยให้นักวิจัยได้รับข้อมูลอุณหภูมิที่เชื่อถือได้ ซึ่งจำเป็นสำหรับการตรวจสอบสมมติฐานและการหาข้อสรุปที่แม่นยำ

ข้อเสนอเทอร์โมเซนเซอร์ Pt100 ของเรา

ในฐานะซัพพลายเออร์เทอร์โมเซนเซอร์ Pt100 เรามีผลิตภัณฑ์ที่หลากหลายเพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน ของเราเซ็นเซอร์อุณหภูมิแพลทินัม Pt100ได้รับการออกแบบด้วยองค์ประกอบแพลทินัมคุณภาพสูง ทำให้มั่นใจได้ว่าการวัดอุณหภูมิจะแม่นยำและเชื่อถือได้ เหมาะสำหรับการใช้งานที่หลากหลาย รวมถึงระบบอัตโนมัติทางอุตสาหกรรม ระบบ HVAC และการแปรรูปอาหาร

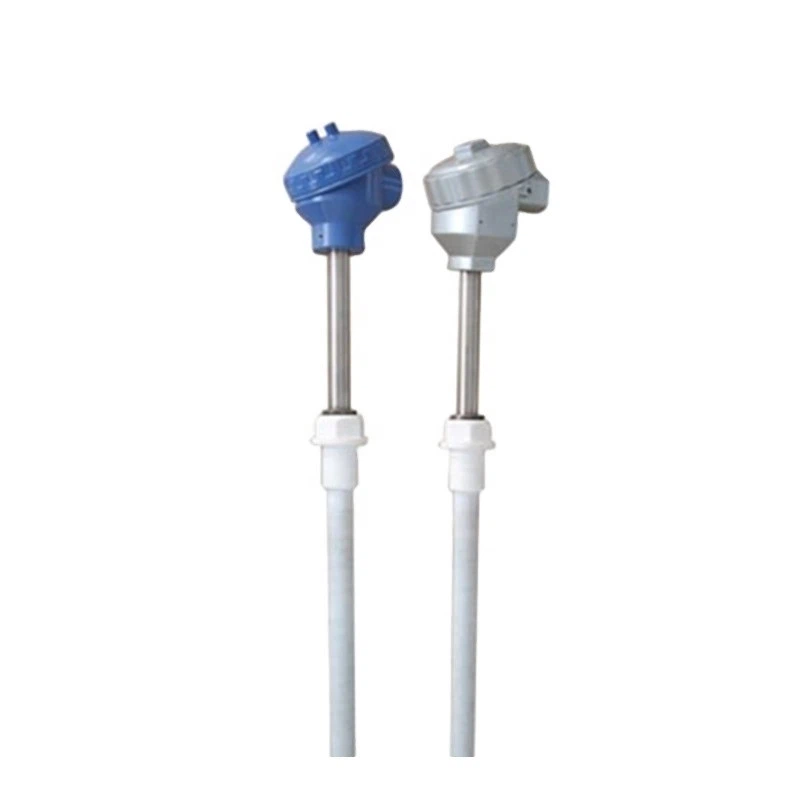

สำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง เรามีเซ็นเซอร์วัดอุณหภูมิกรด Pt100- เซ็นเซอร์เหล่านี้เคลือบเป็นพิเศษเพื่อต้านทานการกัดกร่อนจากกรด ทำให้เหมาะสำหรับใช้ในโรงงานเคมีและโรงบำบัดน้ำเสีย

นอกจากนี้ของเราหัววัด RTD สุขาภิบาลได้รับการออกแบบมาเพื่อการใช้งานในอุตสาหกรรมอาหารและเครื่องดื่ม อุตสาหกรรมยา และสาขาอื่นๆ ที่สุขอนามัยมีความสำคัญสูงสุด โพรบทำจากสแตนเลสและมีพื้นผิวเรียบ ซึ่งง่ายต่อการทำความสะอาดและฆ่าเชื้อ

ข้อควรพิจารณาในทางปฏิบัติสำหรับการใช้เทอร์โมเซนเซอร์ Pt100

เมื่อใช้เทอร์โมเซนเซอร์ Pt100 มีข้อควรพิจารณาในทางปฏิบัติหลายประการที่ควรคำนึงถึง

การสอบเทียบ: จำเป็นต้องมีการสอบเทียบเป็นประจำเพื่อให้มั่นใจถึงความแม่นยำของการวัดอุณหภูมิ เมื่อเวลาผ่านไป ประสิทธิภาพของเซ็นเซอร์อาจคลาดเคลื่อนเนื่องจากปัจจัยต่างๆ เช่น อายุและสภาพแวดล้อม การสอบเทียบสามารถแก้ไขข้อผิดพลาดเหล่านี้และรักษาความแม่นยำของเซ็นเซอร์ได้

ความต้านทานของตะกั่ว: ความต้านทานของสายวัดที่เชื่อมต่อเซ็นเซอร์กับวงจรการวัดอาจส่งผลต่อความแม่นยำของการวัด เพื่อลดผลกระทบนี้ มักใช้การกำหนดค่าแบบสามสายหรือสี่สาย ในการกำหนดค่าแบบสามสาย สายไฟเส้นหนึ่งใช้เพื่อชดเชยความต้านทานของตะกั่ว ในการกำหนดค่าแบบสี่สาย จะใช้สายส่งกระแสไฟฟ้าและสายตรวจจับแรงดันไฟฟ้าแยกกัน ซึ่งสามารถกำจัดผลกระทบจากความต้านทานของตะกั่วได้อย่างมีประสิทธิภาพมากขึ้น

ปัจจัยด้านสิ่งแวดล้อม: ปัจจัยด้านสิ่งแวดล้อม เช่น ความชื้น การสั่นสะเทือน และการรบกวนทางแม่เหล็กไฟฟ้า อาจส่งผลต่อประสิทธิภาพของเซ็นเซอร์ได้เช่นกัน สิ่งสำคัญคือต้องเลือกเซ็นเซอร์ที่เหมาะสมสำหรับสภาพแวดล้อมการใช้งานเฉพาะ และใช้มาตรการที่จำเป็นเพื่อปกป้องเซ็นเซอร์จากปัจจัยเหล่านี้

บทสรุป

ความสัมพันธ์ระหว่างความต้านทานและอุณหภูมิของเทอร์โมเซนเซอร์ Pt100 เป็นแนวคิดพื้นฐานที่รองรับการทำงานของเทอร์โมเซนเซอร์ การทำความเข้าใจความสัมพันธ์นี้ถือเป็นสิ่งสำคัญสำหรับทุกคนที่ใช้เซ็นเซอร์เหล่านี้ในการใช้งาน ในฐานะซัพพลายเออร์เทอร์โมเซนเซอร์ Pt100 เรามุ่งมั่นที่จะมอบผลิตภัณฑ์คุณภาพสูงและการสนับสนุนทางเทคนิคแก่ลูกค้าของเรา ไม่ว่าคุณจะต้องการเซ็นเซอร์ Pt100 มาตรฐานหรือโซลูชันที่ปรับแต่งเอง เรามีความเชี่ยวชาญและทรัพยากรที่จะตอบสนองความต้องการของคุณ

หากคุณสนใจเทอร์โมเซนเซอร์ Pt100 ของเรา หรือมีคำถามใดๆ เกี่ยวกับความสัมพันธ์ระหว่างความต้านทานและอุณหภูมิ โปรดติดต่อเราเพื่อขอหารือเพิ่มเติมและเจรจาการจัดซื้อจัดจ้าง เราหวังว่าจะได้ร่วมงานกับคุณเพื่อค้นหาโซลูชันการตรวจจับอุณหภูมิที่ดีที่สุดสำหรับการใช้งานของคุณ

อ้างอิง

• "คู่มือการวัดอุณหภูมิ", Omega Engineering Inc.
• "เครื่องตรวจจับอุณหภูมิความต้านทาน (RTDs)" สถาบันมาตรฐานและเทคโนโลยีแห่งชาติ (NIST)
